برنامه بازی SNAKE با AVR

در این پروژه با استفاده از میکروکنترلر AVR(ATMEGA16) و LCD(128*64) گرافیکی، برنامه بازی SNAKE را شبیه سازه خواهیم کرد.

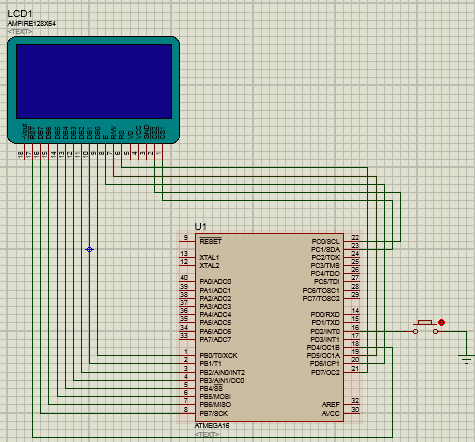

مدار را بصورت زیر می بندیم بطوریکه پورت B را به دیتاباس LCD وصل کرده و سیگنال های کنترلی LCD را به شرح  زیر وصل میکنیم:

LCD RS—PORTD7

LCD E—POERTD6

LCD RW—PORTD5

LCD RST—PORTD4

LCD CS1—PORTC1

LCD CS2—PORTC0

شستی بازی را هم به PORTD2 و زمین وصل میکنیم.

توضیحات برنامه بصورت کامل در فایل سورس برنامه نوشته شده و می توانید از لینک زیر فایل های پروژه را دانلود نمائید:
